Güneş Enerjisi Dizinizin Güvenliği Neden Doğru Fotovoltaik DC Sigortanın Seçilmesine Bağlıdır?

2025-11-18 0 bana mesaj bırak

Hangi güneş enerjisi santraline girerseniz girin, hangi ticari invertör kabinini açarsanız açın veya hangi konut çatı fotovoltaik sistemini incelerseniz inceleyin, sıklıkla gözden kaçan ancak çok önemli bir bileşeni bulacaksınız:Fotovoltaik DC sigorta. UygunsuzFotovoltaik DC sigortagüvenliği tehlikeye atmanın yanı sıra önemli mali kayıplara da neden olabilir. Bu küçük cihazı bu kadar vazgeçilmez kılan şey nedir? Uzmanlar neden sürekli olarak seçim yapıyor?Zhenghaosigortalar? Gelin onun gizemlerini birlikte açığa çıkaralım.

Benzersiz Zorluklar

Evinizde kullandığınız alternatif akımın (AC) aksine, güneş panelleri doğru akım (DC) üretir. Bu DC'nin benzersiz ve potansiyel olarak tehlikeli özellikleri var:

1. Sürekli Gerilim ve Yüksek Akım: Özellikle güçlü güneş ışığı altında DC devreler maksimum gerilime yakın çalışır. AC'den farklı olarak, bir sonraki sıfır geçiş noktasında kısa devre kaybolmaz; ortaya çıkan ark çok daha uzun süre dayanabilir ve metali eritmeye ve yangına neden olmaya yetecek sıcaklıklar üretebilir.

2. Düşük Kaynak Empedansı: Güneş panellerinin iç direnci çok düşüktür. Kısa devre meydana geldiğinde, neredeyse anında büyük bir dalgalanma akımı üretilir. Hızlı tepki koruması olmadığında kablolar ve konektörler anında yanabilir.

3. Karmaşık Diziler: Seri bağlantılı güneş panelleri, yüksek voltajlar üretir (tipik olarak 600V, 1000V veya 1500V DC). Her panelin veya dizinin korunması, birleştirici kutuda koordineli, güvenilir ve yüksek voltajlı sigortalar gerektirir.

Standart AC sigortaların DC solar devrelerini güvenli bir şekilde koruyamamasının nedeni tam olarak budur; sürekli yüksek voltajlı DC arklarını etkili bir şekilde söndürmek için gereken özel tasarımdan yoksundurlar. SadeceFotovoltaik DC sigortalarFotovoltaik enerji üretimi için özel olarak tasarlanan ürünler, bu görevi gerçekleştirmek için gereken mühendislik tasarımına ve sıkı testlere sahiptir.

Fotovoltaik DC Sigortanın Amacı

Temel amacıfotovoltaik DC sigortalarÇok basit: felaket gelmeden önce arızaları izole etmek. Özellikle iki temel riske karşı koruma sağlarlar:

1. Kısa Devre: Hat hasarı, bağlantı arızaları, nem girişi, kemirgen hasarı, bileşen arızası veya yanlış kurulumdan kaynaklanan kısa devreler, düşük dirençli bir yol oluşturarak büyük, kontrolsüz bir akım dalgalanmasına yol açar. Fotovoltaik DC sigortalar bu aşırı yükü anında algılar ve dahili bileşenlerini eriterek devreyi güvenli bir şekilde keser ve yukarı yönde (paneller, invertörler) ve aşağı yönde (eriyen hatlar, yangınlar) hasarları önler.

2. Ters Akım: Büyük bir paralel sistemdeki bir dizi arızalandığında ters akım meydana gelebilir. Arızalı panel bir akım emici görevi görerek normal devrenin akımı hatalı panelden geriye doğru itmesine neden olur. Bu ters akım, aşırı ısınmaya ve etkilenen panelde kalıcı hasara neden olabilir. Fotovoltaik DC sigortaların stratejik olarak takılması, tek yönlü bir valf gibi davranarak bu ters akımı bloke eder ve hasarı önler.

Fotovoltaik DC sigorta, güneş enerjisi sistemlerinde çok önemli koruyucu cihazlardır:

Fotovoltaik DC Sigortalar için Kritik Yerleştirme Noktaları	Karşı Korur	Korumasız Sonuç
Birleştirici Kutu Girişleri	Birleştiriciye beslenen ayrı panel dizilerinde aşırı akım.	Bir dizideki arıza, tüm paralel dizilerden yıkıcı akımı çeker, potansiyel olarak kabloları, terminalleri ve tüm kutuyu kızartır.
Seri Dizilerinin Çıkışı	Arızalı diziye geri akan ters akım (yukarıda açıklandığı gibi).	Arızalı dizideki panellerde aşırı ısınma ve kalıcı hasar. Önemli güç kaybı.
Dizi Birleştiriciler ve Merkezi İnvertörler Arasında	Daha büyük besleme kabloları boyunca veya invertörün DC girişinden önce meydana gelen büyük kısa devreler.	Korunmasız ana DC hatları boyunca yıkıcı ark yangını riski; İnvertör DC korumasını aşırı derecede zorluyor.
DC-DC Dönüştürücülerin/Optimize Edicilerin İçinde	Güç dönüşüm ünitesindeki dahili arızalar.	Hasar dönüştürücünün ötesine yayılır ve potansiyel olarak diğer bileşenleri veya devreleri etkiler. Yangın riski.
DC Bağlantılı Sistemlerdeki Akü Dizileri	Yüksek kapasiteli, yüksek enerjili akü gruplarında kısa devreler.	Olası termal kaçağa, yangına, patlamaya yol açan kontrolsüz boşalma.

1. AC sistemim standart sigortalar kullanıyor, neden bu sigortaları güneş panellerimi doğrudan korumak için kullanamıyorum?

Kesinlikle hayır. Standart AC sigortalar yalnızca AC devreleri için test edilir. DC arklarını söndürmenin fiziği (özellikle güneş sistemlerinde yaygın olan yüksek voltajlar altında) çok daha karmaşıktır. AC arkları, voltajın sıfır geçiş noktasında saniyede 100 ila 120 kez kendilerini söndürürler. Ancak DC arklarında bu söndürme noktası yoktur; şiddetli bir şekilde yanmaya devam ederek aşırı ısınmaya, patlamalara ve hatta yangınlara neden olurlar. Fotovoltaik DC sigortalar sertifikalıdır ve sürekli yüksek voltajlı DC arklarını milisaniyeler içinde güvenli bir şekilde kesmek için benzersiz ark söndürme odaları ve malzemeleriyle özel olarak tasarlanmıştır.

2. Fotovoltaik DC sigortam için hangi amper değerini seçmem gerektiğini nasıl bileceğim?

Sigorta spesifikasyonu koruduğu spesifik devre akımına göre belirlenmelidir. Bu, hesaplamalar gerektirir: Dizi/panel kısa devre akımını (Isc) belirleyin: Standart Test Koşulları (STC) altında, panel veya dizi için maksimum Isc değerini bulun.

Güvenlik payının uygulanması: En iyi uygulama, sigorta değerlerinin Isc'nin (kesintili akım dağıtımı) %125 ila %150'sine ayarlanmasını önerir. (Örneğin dizinin Isc'si 10A ise sigorta 12A veya 15A olmalıdır). Bu, normal çalışma akımındaki değişiklikler için bir marj sağlarken, normal çalışma akımını çok aşan arıza akımlarına dayanabilmesini sağlar. Daima kurulum kılavuzuna, ulusal elektrik kurallarına (NEC, IEC) ve aşağı yöndeki ekipmanın (birleştirici kutular, invertörler) özelliklerine bakın; bunlar genellikle gerekli sigorta değerlerini belirtir. Düşük dereceli sigortalar hatalı darbelere yol açabilirken, aşırı dereceli sigortalar tehlikelidir ve spesifikasyonları ihlal eder.

3. Sigortam patladı. Yaygın nedenler nelerdir?

Atmış bir sigorta, kritik işlevini tamamladığını gösterir. Yaygın nedenler şunlardır: Kısa devre arızaları: hasarlı kablo yalıtımı, ark oluşmasına neden olan gevşek konnektörler, terminal yalıtım arızası, kablolarda veya ekipmanda fiziksel hasar ve dahili bileşen arızası.

Şiddetli Aşırı Yük: Akım, sigortanın nominal akımını sürekli ve önemli ölçüde aşıyor (bu, kısa devreden daha az yaygındır, ancak kablo veya bileşen ciddi ölçüde küçükse meydana gelebilir; ancak, önce devre koruma cihazının tetikleme yapması gerekir).

Yanlış Üfleme: Yüksek kaliteli sigortaların yanlış atması nadir olmakla birlikte, sigorta özelliklerinin biraz hatalı olması, eskime/ekstrem ortamlar nedeniyle performansın düşmesi, zayıf bağlantıların sigorta tutucu terminallerinin aşırı ısınmasına neden olması veya üretim kusurlarının olması durumunda ortaya çıkabilir.

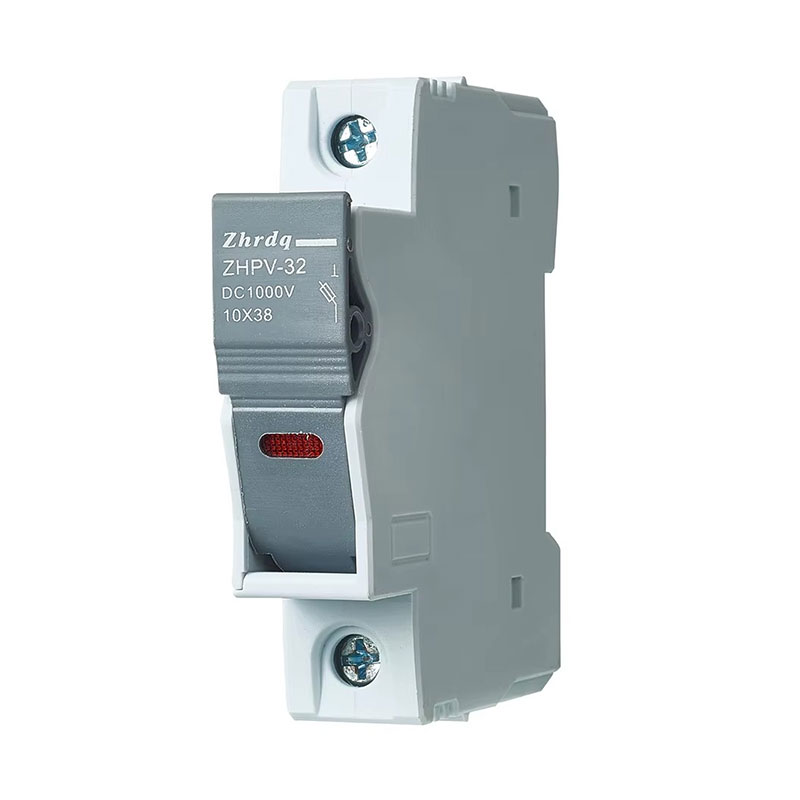

Photovoltaic DC Fuse

Güneş paneliniz uygun şekilde boyutlandırılmadan ve onaylanmadan kısa süreliğine çalışabilirfotovoltaik DC sigortalarancak "işletme" sadece elektrik üretmekten daha fazlasını ifade eder; bu, onlarca yıl boyunca güvenilir ve emniyetli çalışma anlamına gelir. Her birleştirici kutu ve her kablo dizisi, belirli koşullar altında arızalanma potansiyeli taşıyan bir arıza noktası olabilir. Standart altı sigortaların kullanılması veya korumanın atlanması bir kısayol değildir; aksine teknisyenler, mülkler ve yatırımınız için kabul edilemez bir risktir.

Zhenghao sigortalarıMühendislik güvenliğini temsil eder. Sıkı standartlara göre üretilen ve zorlu küresel ortamlarda kanıtlanmış olan bu ürünler, modern fotovoltaik sistemlerin gerektirdiği kritik hızlı yanıt veren, yüksek kesme kapasiteli korumayı sağlar.
