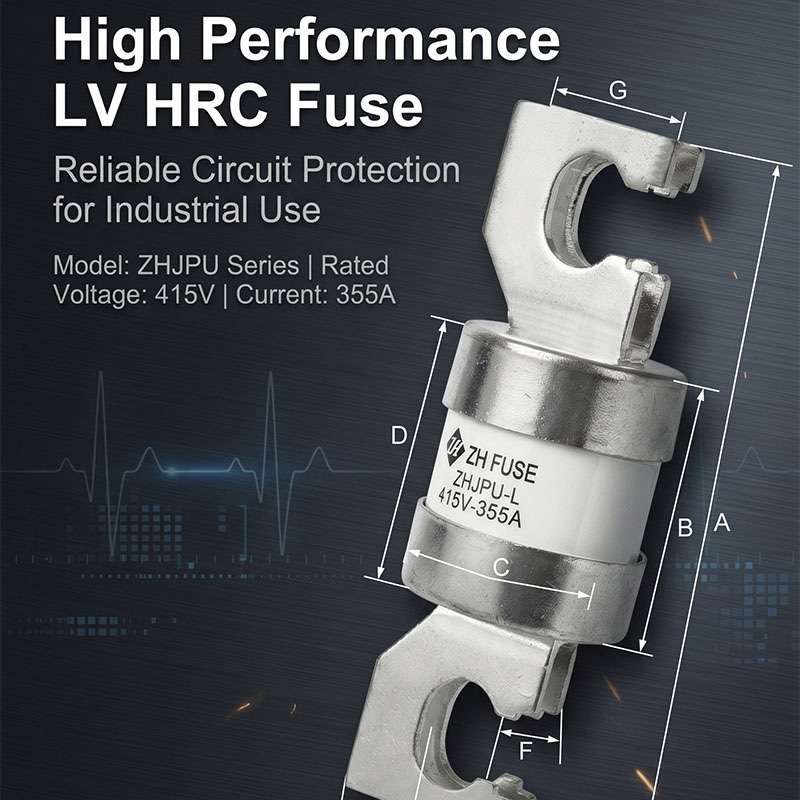

IEC 60269 415V Yüksek Akım Sigortası Endüstriyel Güç Dağıtım Sistemleri İçin Hangi Güvenlik ve Performans Avantajlarını Sağlar?

1. IEC 60269 Yüksek Akım Sigorta Ürünlerinin Temel Tasarımı ve Standart Tanımı

IEC 60269, alçak gerilim yüksek kesme kapasiteli sigortalar için küresel birleşik standart çerçevesini oluşturur; nominal gerilim, akım taşıma kapasitesi, zaman-akım özellikleri, mekanik yapı ve güvenlik testi standartlarına ilişkin katı kuralları tanımlar. Endüstriyel 415V üç fazlı dağıtım ağları için, yüksek akım sigorta bağlantıları, pahalı aşağı yöndeki güç ekipmanlarını korumak için hem aşırı yük, yavaş darbe hem de anlık kısa devre kesintisi gereksinimlerini karşılamalıdır.

Geleneksel plastik kabuklu sigortalar, yüksek akımlı endüstriyel ortamlarda yetersiz ısı direnci, gevşek kontak terminalleri ve sınırlı kesme kapasitesi gibi bariz kusurlarla karşı karşıyadır. Bu ürünün benimsediği cıvatalı seramik yapı, entegre yüksek sıcaklığa dayanıklı muhafaza ve gümüş kaplamalı bakır bağlantı terminalleri aracılığıyla bu sorunlu noktaları çözer. Ağır endüstriyel alçak gerilim devreleri için tasarlanmış standart bir koruma bileşeni olarak,IEC 60269 415V Yüksek Akım SigortasıMühendislik entegratörleri için projeler arası değiştirilebilirlik sağlamak amacıyla boyut toleransını ve elektriksel performans göstergelerini birleştirir.

1.1 İki Temel İşlevsel Tasarım Modülü

• Seramik yalıtım muhafaza modülü: Yüksek alümina seramik malzeme, uzun süreli nominal akım yükü altında kabuk deformasyonunu önlemek için mükemmel termal kararlılığa sahip, arıza kesintisi sırasında ark genleşmesini bloke eder.
• Cıvata bağlantılı iletken terminal modülü: Gümüş kaplama, sigorta bağlantısı ile bara arasındaki kontak direncini azaltarak, sürekli yüksek akım çalışması altında bile bağlantı noktalarındaki sıcaklık artışını standart sınırlar dahilinde kontrol eder.
• Dahili eriyebilir eleman modülü: Kalibre edilmiş metal eriyiği gG/gL karakteristik eğrisiyle eşleşerek yukarı ve aşağı devre koruma cihazlarıyla kademeli koruma koordinasyonu sağlar.

1.2 IEC 60269 Standardına Uygunluğun Değeri

IEC 60269 tip testini tamamen geçen ürünler, Avrupa, Güneydoğu Asya ve Avustralya pazarlarındaki endüstriyel projelerde tekrarlanan güvenlik sertifikalarına gerek kalmadan kullanılabilir. Standart, normal çalışma akımı altında ark sızıntısı, kabuk çatlaması ve erken erime gibi gizli riskleri ortadan kaldırmak için sıkı, kısa devre kesme ve mekanik titreşim testlerini zorunlu kılar. Sınır ötesi ekipman projelerini yürüten satın alma ekipleri için birleşik standart uyumluluğu, bileşen kalifikasyonu ve proje kabul süreçlerini büyük ölçüde basitleştirir.

2. Standart Teknik Şartname Parametre Tablosunu Tamamlayın

Elektrik tasarımı ve tedariki, devre eşleştirmeyi ve model seçimini tamamlamak için net, standartlaştırılmış parametrelere dayanır. Bu seri, proje tasarımı sırasında tekrarlanan parametre karşılaştırmasının iş yükünü azaltmak için birleşik mekanik ve elektriksel göstergelerle birlikte, 415V AC çalışma voltajı altında 200A ila 400A arasındaki nominal akım aralıklarını kapsar. Aşağıdaki tablo, ZHJPU-L model serisi için geçerli olan tüm temel sabit özellikleri sıralamaktadır.

2.1 Farklı Devre Yükleri İçin Model Seçim Mantığı

• Hafif endüstriyel dağıtım dalları (200A~280A): Küçük fabrika yardımcı ekipmanları, aydınlatma dağıtım dolapları ve sabit eşit yüke sahip düşük güçlü kontrol panelleri için uygundur.
• Orta motor kontrol devreleri (300A~360A): Orta büyüklükteki üç fazlı motorlara, konveyör tahrik sistemlerine ve tek transformatörlü ikincil koruma devrelerine uygundur.
• Ağır ana giriş devreleri (380A~400A): Büyük güç dağıtım merkezlerinin, jeneratör çıkış terminallerinin ve ağır makine ana güç kaynağı döngülerinin ana bara korumasına uygulanır.

2.2 Mevcut Tüm Sınıflarda Birleşik Paylaşılan Tasarım Avantajları

Bu ürün serisindeki tüm mevcut özellikler aynı seramik muhafaza yapısını ve cıvata terminal düzenini korur. Bu tutarlı tasarım, bakım personelinin aynı kurulum araçlarını ve yedek parça yönetimi standartlarını kullanmasına olanak tanıyarak, farklı mevcut sınıflar için özel fikstür hazırlığı ihtiyacını ortadan kaldırır. Birleşik gümüş kaplamalı terminal kalınlığı, tüm ürün yelpazesinde tutarlı temas direnci performansını garanti ederek, uzun süreli paralel kabin çalışması sırasında tutarsız terminal boyutlarının neden olduğu sıcaklık artışı sapmasını ortadan kaldırır.

3. Seramik Muhafaza ve Gümüş Kaplama Terminal Malzemesi Avantajları

Malzeme seçimi, zorlu endüstriyel ortamlarda yüksek akım sigortalarının uzun vadeli hizmet ömrünü ve çalışma güvenliğini doğrudan belirler. Düşük maliyetli plastik sigortalar, sürekli yüksek sıcaklık altında yumuşayan ve deforme olan organik polimer malzemeler kullanırken, çıplak bakır terminaller nemli veya tozlu atölyelerde hızla oksitlenerek temas direncini artırır ve anormal aşırı ısınma arızalarını tetikler.

Seramik kabuk ve gümüş kaplı bakır terminallerden oluşan ikili malzeme sistemi, bu dayanıklılık zayıflıklarını aynı anda çözer. Yüksek saflıkta endüstriyel seramik, deformasyon olmadan sürekli yüksek sıcaklığa dayanır ve bakır terminaller üzerindeki gümüş kaplama tabakası, yıllarca istikrarlı iletken performansı korumak için hava oksidasyonunu izole eder. Günde 24 saat çalışan endüstriyel güç sistemleri için bu malzeme konfigürasyonu, düzenli bileşen inceleme ve değiştirme döngülerinin sıklığını büyük ölçüde azaltır.IEC 60269 415V Yüksek Akım Sigortasıyüksek toz, yüksek nem ve sık sıcaklık dalgalanmalarının olduğu fabrika ortamlarına uyum sağlamak için bu olgun kompozit malzeme çözümünü benimser.

• Seramik mahfaza: Yüksek ark bastırma performansı, şalt dolaplarının içindeki yangın risklerini önlemek için kısa devre kesintisi sırasında arkın dışarı doğru sıçramasını önler.
• Gümüş kaplamalı bakır terminaller: Düşük temas direnci, tam yük altında minimum sıcaklık artışı, kıyı veya kimya tesisi atölyeleri için oksidasyon ve korozyon önleyici.
• Dahili dolgulu ark söndürme ortamı: Arıza kesme sırasında ark enerjisini anında emer ve mahfazanın kırılması veya parçalanması olmadan yüksek kırma kapasitesini destekler.

3.1 Sürekli Çalışmada Termal Kararlılık Performansı

Binlerce saat boyunca tam nominal akımla sürekli çalışma altında seramik muhafaza, genleşme veya çatlama olmadan boyutsal stabiliteyi korur. Eriyebilir eleman tarafından üretilen iç ısı, seramik duvar boyunca eşit bir şekilde dağılarak, plastik sigorta kabuklarında görülen yerel sıcak noktalardan kaçınılır. Yetersiz doğal havalandırmaya sahip kapalı şalt dolaplarında bile, sigorta bağlantısındaki genel sıcaklık artışı IEC 60269 standardının izin verilen sınırları dahilinde kalarak aşırı yerel ısı birikiminin neden olduğu bitişik bara yalıtımının eskimesi riskini ortadan kaldırır.

4. gG/gL Koruma Özelliği ve Arıza Kesinti Performansı

gG ve gL, endüstriyel güç devrelerini tehdit eden iki ana arıza türünü kapsayan, IEC 60269 tarafından tanımlanan evrensel tam kapsamlı koruma özelliklerini temsil eder: hafif uzun süreli aşırı yük ve anlık şiddetli kısa devre. Birçok düşük dereceli endüstriyel sigorta, motor çalıştırma dalgalanma akımı altında çok kolay eriyen veya büyük kısa devre akımını yeterince hızlı kesmede başarısız olan yalnızca tek tip korumayı destekler.

4.1 Aşırı Yük Yavaş Darbe Koruma Mantığı (gL Karakteristiği)

Devreler, nominal çalışma akımının 1,3 ila 5 katı arasında hafif bir aşırı yük akımıyla karşılaştığında, eriyebilir eleman gecikmeli etkiyle yavaş yavaş erir. Bu gecikme, normal motor başlatma, kapasitör şarjı ve ekipmanın geçici akım dalgalanmaları sırasında hatalı sigorta atmasını önlerken, kablo yalıtımının eskimesini ve ekipmanın aşırı ısınma hasarını önlemek için aşırı yük belirli bir süre devam ederse gücü kesmeye devam eder.

4.2 Anlık Kısa Devre Kesme Koruma Mantığı (gG Karakteristiği)

Kablo kısa devresinden, ekipmanın dahili arızasından veya bara çarpışmasından dolayı şiddetli kısa devre akımı oluştuğunda, dahili eriyik anında buharlaşarak mikrosaniyeler içinde açık bir devre oluşturur. Seramik kabuk ve ark söndürme dolgusu, elektrik arklarını etkili bir şekilde bastırarak arıza bölümünü çevredeki şalt sistemi bileşenlerine ark parlaması hasarı vermeden güvenli bir şekilde izole eder. Yüksek kesme kapasitesi, sigortanın yapısal kopma veya iletken malzeme sıçraması olmadan aşırı arıza akımını söndürebilmesini sağlar.

4.3 Yukarı Yönde ve Aşağı Yönde Koruma Cihazlarıyla Seçici Koordinasyon

• Kademeli koruma koordinasyonu oluşturmak için aşağı akış ekipmanındaki minyatür devre kesicileri, kalıplanmış devre kesicileri ve kontaktörleri eşleştirir.
• Zaman-akım eğrisi tasarımı, kısmi devre arızaları sırasında yalnızca arıza branşmanı sigortasının erimesini sağlar ve tüm dağıtım kabininin tam sistem güç kesintisinden kaçınır.
• Orta ve büyük endüstriyel güç kaynağı sistemleri için transformatör ve jeneratör birincil koruma koordinasyon gereksinimleriyle uyumludur.

5. Evrensel Endüstriyel Uygulama Eşleştirme Senaryoları

Standartlaştırılmış 415V üç fazlı güç dağıtımı, dünya çapında neredeyse tüm fabrika, enerji ve ağır makine endüstrilerini kapsar ve yüksek akım cıvatalı sigorta, bu sistemler içindeki her çekirdek güç koruma bağlantısına uyum sağlar. Çoklu sektör proje portföylerini yöneten satın alma ekipleri, birden fazla ekipman koruma talebini karşılayan, farklı proje sahalarında yedek parça envanterini ve bakım eğitimi standartlarını birleştiren tek bileşenli bir modelden yararlanır.

• Endüstriyel güç dağıtım panelleri ve ana anahtarlama donanımı: Kabine gelen baralar için birincil aşırı akım koruması olarak kullanılır ve tüm kabin kablolama yapısını korumak için kısa devre arızalarını izole eder.
• Motor kontrol merkezleri: Konveyörlerin, kırıcıların, pompaların ve fanların üç fazlı tahrik motorlarını, kilitli rotor aşırı yükünden veya terminal kısa devresinden kaynaklanan sargı yanmasına karşı koruyun.
• Jeneratör ve transformatör yardımcı devreleri: Arıza akımının yukarı yöndeki güç ekipmanına yayılmasını engellemek için jeneratör setlerinin çıkış terminallerine ve dağıtım transformatörlerinin alçak gerilim taraflarına monte edilir.
• Ağır hizmet makineleri ve inşaat ekipmanları: Değişken ağır yükler altında çalışan büyük vinçlerin, karıştırma ekipmanlarının ve madencilik taşıma makinelerinin ana güç giriş devrelerine uygulanır.
• Kimyasal ve çevre koruma elektrik şalteri: Seramik yalıtım yapısı, kimya tesisi kontrol odaları ve atık su arıtma ekipmanı dolapları içindeki aşındırıcı gaz ve nem erozyonuna karşı dayanıklıdır.

6. Kurulum Yönergeleri ve Günlük Çalışma Bakım Kuralları

Doğru cıvatalı kurulum ve rutin bakım, sigorta bağlantılarının servis döngüsünü doğrudan uzatır ve yanlış montaj veya ihmal edilen muayeneden kaynaklanan gizli güvenlik tehlikelerini önler. Tüm çalıştırma kuralları IEC 60269 yardımcı çalıştırma spesifikasyonlarına uygundur ve sahadaki elektrik bakım personelinin karmaşık mesleki eğitim gerektirmeden uygulamasına uygundur.

6.1 Standart Cıvatalı Kurulum Özellikleri

• Temas direncini artıran oksit katmanlarını ve toz parçacıklarını gidermek için kurulumdan önce tüm bara temas yüzeylerini temizleyin.
• Aşırı ısınan sıcak noktalar oluşturan gevşek terminalleri önlemek için montaj cıvatalarını kalibre edilmiş tork anahtarlarıyla sıkın.
• Kabin kabloları tarafından engellenmeden doğal hava konveksiyonlu ısı dağılımını sağlamak için her sigorta bağlantısının etrafında dikey ve yatay kurulum alanı bırakın.
• Nokta temasını ve yerel aşırı ısınma risklerini önlemek için gümüş kaplı terminal yüzeylerini bakır bara düzlemleriyle tamamen hizalayın.

6.2 Düzenli Denetim ve Bakım Standartları

Üç aylık elektrik kabini incelemeleri sırasında, bakım personeli sigorta terminallerindeki renk bozulmalarını (anormal sıcaklık artışının işareti) görsel olarak kontrol etmelidir. Gövde renginde bozulma, terminal oksidasyonu veya küçük deformasyon gösteren herhangi bir sigorta bağlantısı, arıza erimesi olmasa bile derhal değiştirilmelidir. Kısa devre arızası kesintisinden sonra, dahili eriyik ve ark söndürme dolgusu etkinleştirildikten sonra orijinal koruma performansını kaybettiğinden sigorta bağlantısının tamamının kısmi onarım yerine tamamen değiştirilmesi gerekir.

Depolama yönetimi, kurulumdan önce gümüş kaplı terminalin oksidasyonunu önlemek için yedek sigorta bağlantılarının kuru, tozsuz depo ortamlarına yerleştirilmesini gerektirir. Uzun vadeli stok bileşenleri, yüzey çizikleri veya seramik kabuk çatlağı kusurları olan ürünleri filtrelemek için şantiyelere teslim edilmeden önce görsel görünüm denetimini tamamlamalıdır.
