3 Kutuplu Sigortalı Anahtar Ayırıcı 100A 690V DIN Ray

ZHENGRONG HR17-100 sigortalı anahtar ayırıcı, alçak gerilim üç fazlı dağıtım için kompakt, profesyonel bir anahtarlama ve koruma cihazıdır. Yük anahtarı, izolasyon anahtarı ve kısa devre korumasının işlevlerini tek bir ünitede birleştirerek bileşenleri azaltır ve panel kablolamasını basitleştirir.

3 kutuplu tasarım devrenin üç fazını da korur. 690V'de 100A olarak derecelendirilmiştir ve standart terminolojiye göre sigortalı anahtar ayırıcı olarak işaretlenmiş GB/T 14048.3-2017 ile uyumludur.

Tasarım ve İşletme

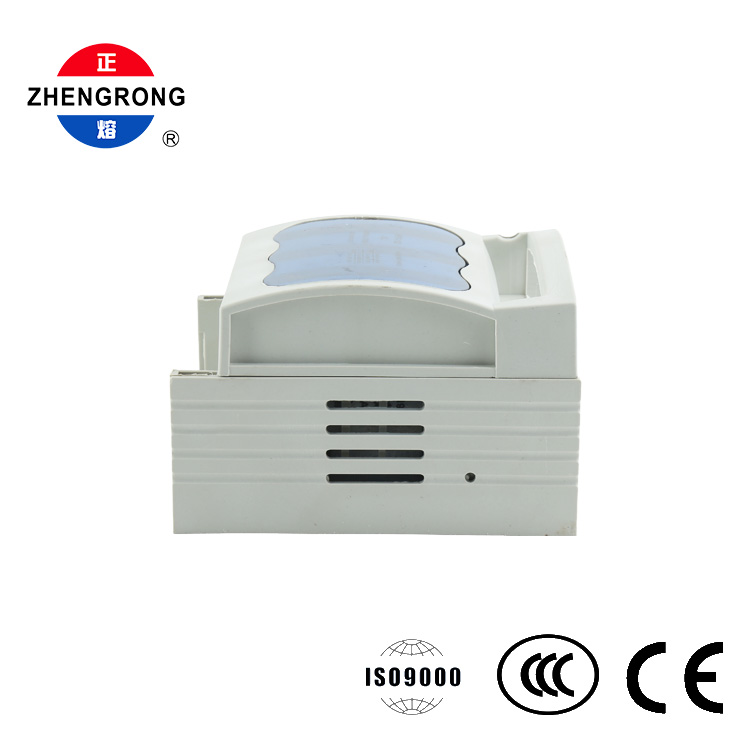

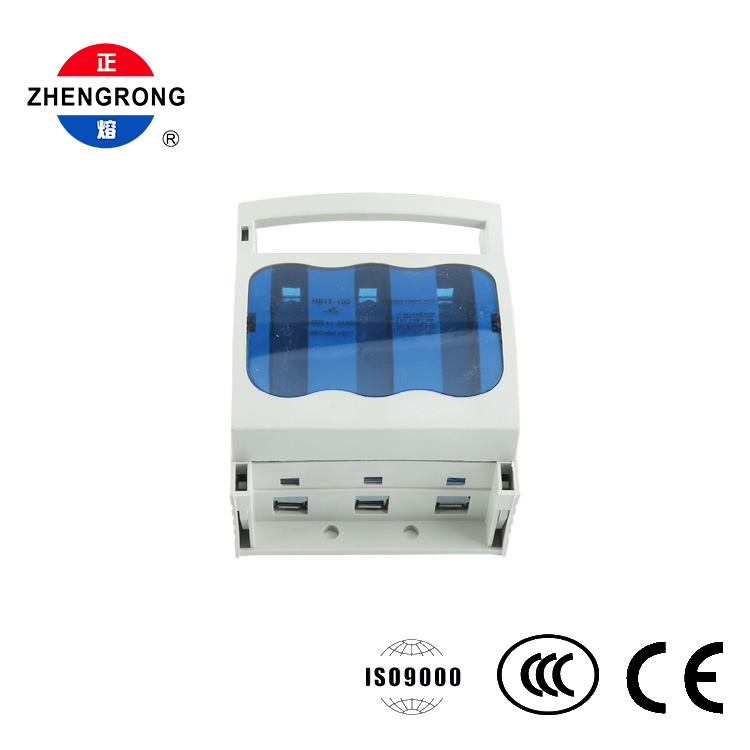

Ünite bir taban ve üst kısmında entegre yatay kulp bulunan açılabilir bir üst kapaktan oluşur. Sap, manuel açma/kapama işlemi için rahat bir tutuş sağlarken, kapaktaki yarı saydam mavi pencere, operatörlerin üniteyi açmadan sigorta durumunu bir bakışta kontrol etmesine olanak tanır.

Sigortanın hızlı incelenmesi ve değiştirilmesi için çekmece tarzı kapak açılır. Muhafaza, yüksek mekanik mukavemet, yalıtım ve ısı direnci için takviye nervürleriyle güçlendirilmiş alev geciktirici mühendislik plastiğinden (naylon veya PBT sınıfı) kalıplanmıştır.

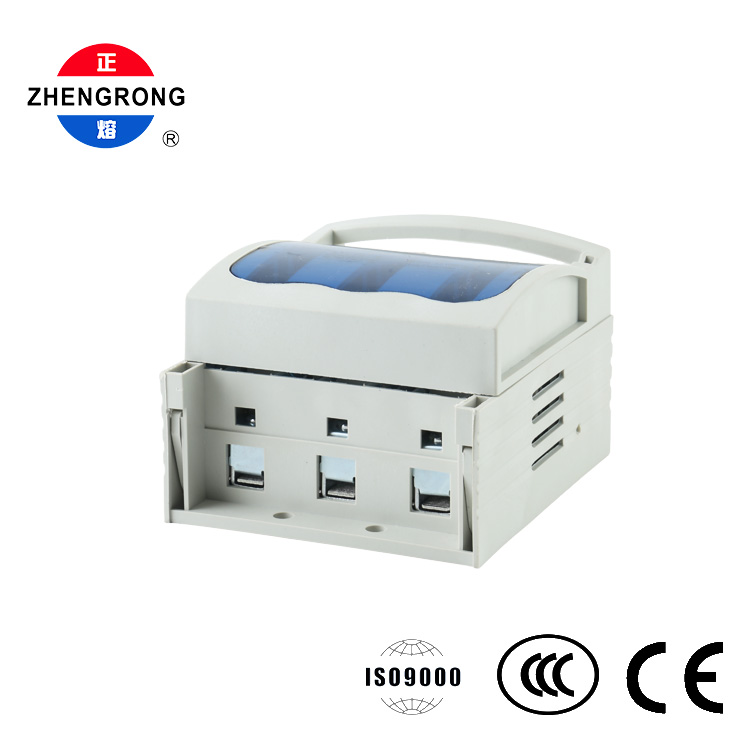

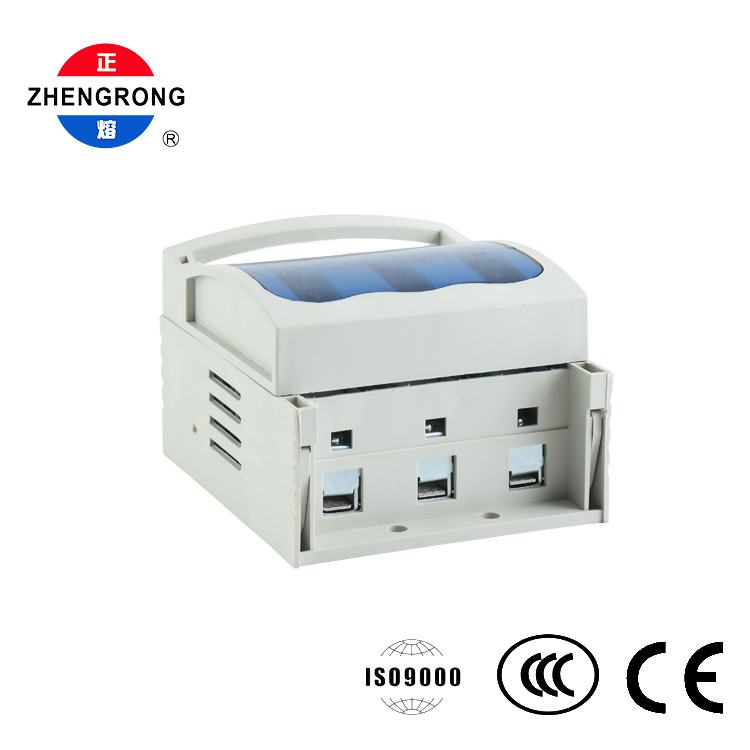

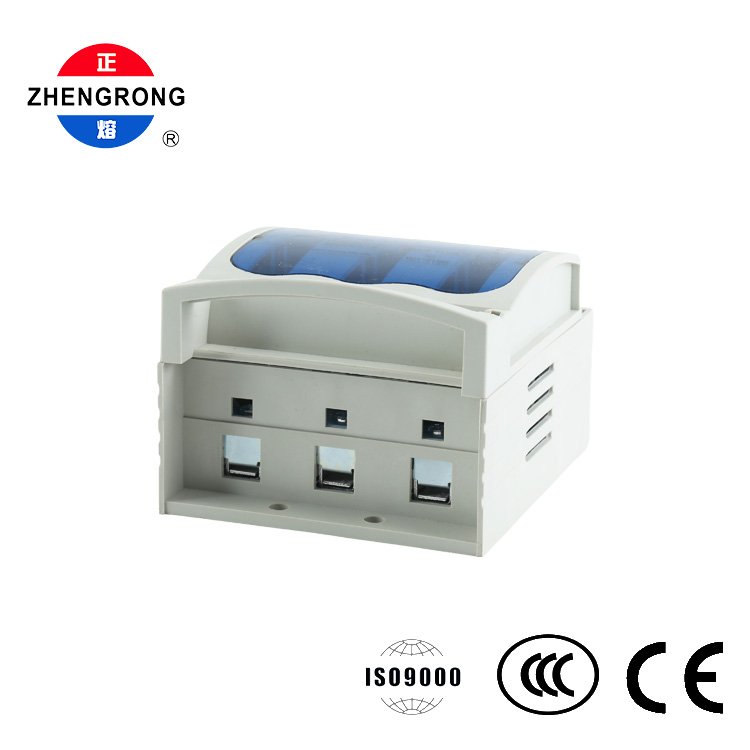

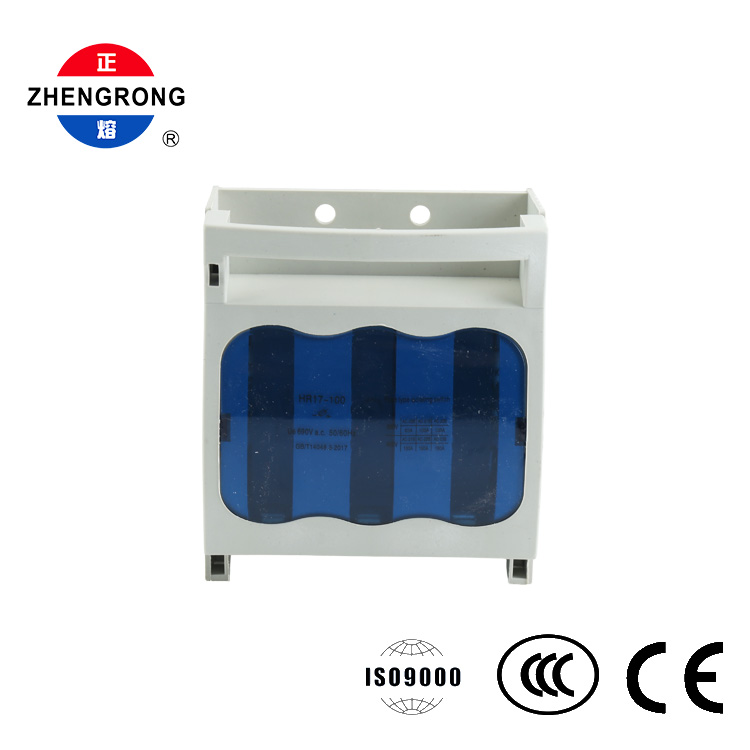

Kablolama, güvenli, bakım dostu kablo sabitlemesi için vida kelepçeli bağlantılara sahip üç alt terminal aracılığıyla yapılır. Kurulum için taban iki seçenek sunar: standart 35 mm DIN rayına montaj için yan klipsler veya kabin montaj plakasına doğrudan sabitlemek için taban plakasında iki dairesel vida deliği. Yan yuvalar ve mandallar ayrıca yan yana montaja veya yardımcı kontakların eklenmesine de olanak tanır.

Özellikler

3'ü 1 arada işlevi

● — tek bir kompakt ünitede yük anahtarlama, izolasyon ve kısa devre koruması.

3 kutuplu üç fazlı koruma

● — üç fazlı yükler için tüm fazların eşzamanlı korunması.

Görünür kopma izolasyonu

● — açıkken bağlantı kesme noktasını temizleyin, böylece güvenli bakım ve acil kapatma sağlanır.

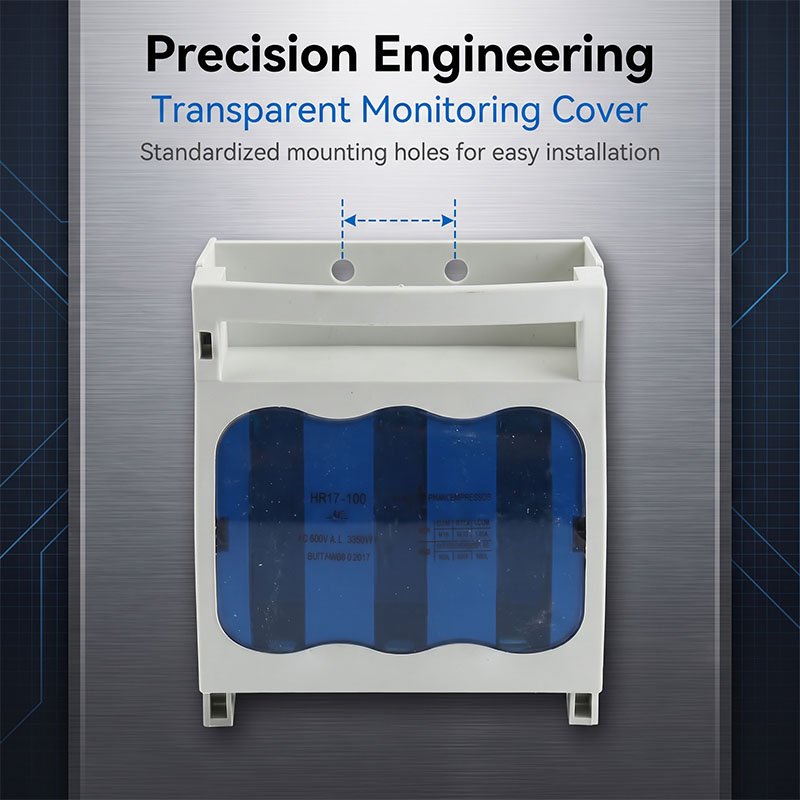

Yarı saydam mavi pencere

● — kapak açılmadan bir bakışta görülebilen sigorta durumu.

Çekmece tipi tutamak

● — rahat, güvenilir manuel geçiş için geniş yatay tutma yeri.

Çift montaj seçeneği

● — Esnek kurulum için 35 mm DIN ray klipsleri veya vidalı sabitleme.

Güçlendirilmiş alev geciktirici gövde

● — yüksek mukavemet, yalıtım ve ısı direnci için nervürlü naylon/PBT mühendislik plastiği.

Güvenli vida kelepçeli terminaller

● — kolay bakım erişimine sahip güvenilir kablolama.

Genişletilebilir tasarım

● — yan yuvalar ve mandallar yan yana montajı ve yardımcı kontakları destekler.

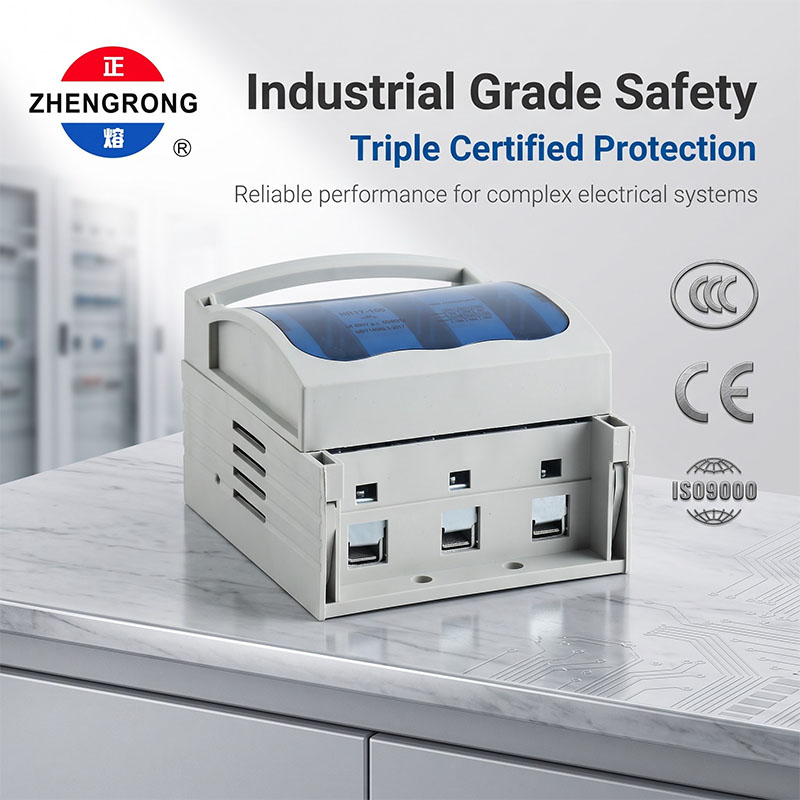

Kalite sertifikalı

● — GB/T 14048.3-2017 uyumlu; ISO9000, CCC ve CE sertifikalı.

● Fabrika güç dağıtım kutuları ve kontrol kabinleri

● Ticari binalarda ana dağıtım panelleri ve branşman devre koruması

● Motorlar ve transformatörler için güç kesme ve kısa devre koruması

● Endüstriyel tesislerdeki alçak gerilim dağıtım sistemleri

● Motor kontrol merkezleri

● Bakım izolasyonu ve acil durum anahtarlaması

● Panel imalatçıları, elektrik yüklenicileri ve tesis bakım ekipleri
